重力式虹吸無閥廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾是一種理想的水處理設備。

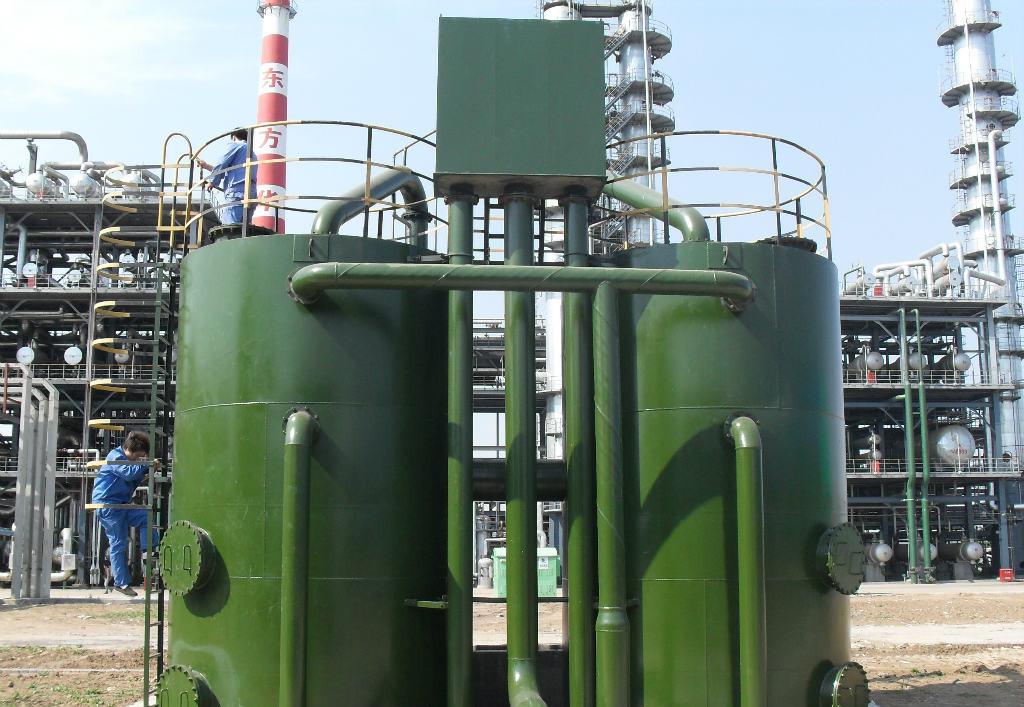

（一）重力式虹吸無閥一體化凈水設備的工藝和結構

    重力式虹吸無閥一體化凈水設備的工藝和罐體內部結構與全水力一體化凈水設備的結構一樣，只是外圍的反沖洗方式不同,再輔以加藥裝置、管道混合器、消毒裝置、反沖洗虹吸無閥管道，即成為一個成套的常規工藝的中、小型壓力式凈化處理設備，完成了生活飲用水全處理過程，出水水質達到GB5749-2006標準的要求，凈水時間約25-30min。適用于中小型的農村飲水安全工程。

（二）設計要點和安裝注意事項

（1）水源點要求：在水源點與設備應具備一定落差，大于6m，小于30m。

（2）水箱位置要求：水箱溢流口離設備房為3-4m。

（三）工作原理

    過濾開始時，虹吸上升管C與沖洗水箱中D的水位差（H1）是過濾起始水頭損失，隨著過濾進行，濾層不斷截留懸浮物，過濾水頭損失逐漸增加，使虹吸上升管中的水位逐漸升高。當水位升高到水從虹吸輔助管口C，經輔助管)流下，依靠水流抽氣和挾氣作用使虹吸管真空增大，將虹吸管中全部空氣帶走，形成連續虹吸水流。此時，濾層上部的壓力驟降，促進沖洗水箱內的水循著過濾水的相反方向進入虹吸管，濾料因而受到反沖洗，沖洗廢水由排水水封井流到下水道。沖洗過程中，水箱內水位逐漸下降，當水位下降到虹吸破壞斗)以下時，管口與大氣相通，虹吸破壞，沖洗結束，過濾重新開始。

（四）技術參數：

1、反沖洗強度：10-15L/m2s；

2、濾速：6-10m/h；

3、工作壓力：0.04-0.3MPa。

（五）適用范圍：

    一體化凈水設備適用于水源水質濁度常年100NTU左右，瞬時不超過1500NTU，其它指標符合《地表水環境質量標準》Ⅱ類水的要求。

（六）出水水質

    出水水質符合《生活飲用水衛生標準》（GB5749）的要求。
